電纜型號： NG-A（BTLY）
名 稱：隔離型（柔性）礦物絕緣防火電纜
N----耐火
G----隔離
A----950-1000C°
B----布線用礦物絕緣電纜
T----銅導體
L----鋁金屬套
Y----聚烯烴外護套

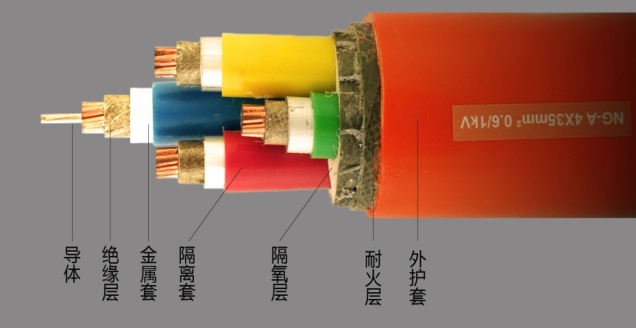

NG-A (BTLY)電纜結構圖
1、導體為圓形銅絞線
2、絕緣層為云母帶
3、金屬套為連續鋁或鋁合金金屬管
4、隔離套（交聯絕緣）
5、耐火層（在其外覆以火焰下不熔不燃可膨脹阻火的無機物—Mg（OH）2或AI（OH）3）
6、外護套塑料（聚烯烴）。
生產范圍：
型號 | 規格（mm2） | 芯數 | 額定電壓 |
BTLY(NG-A) | 2.5-6 | 2-61芯 | 0.6/1kV |
2.5-95 | 2-5芯 | ||
10-300 | 1芯 |
執行標準：企業標準
二、NG-A(BTLY)電纜性能：
BTLY電纜長度可根據用戶需要，實現整根無接頭整盤交貨。
BTLY礦物絕緣電纜敷設時可不必另行穿管，具有BTTZ同等的防水、防沖擊功能。
同時BTLY系列礦物絕緣電纜具有良好的防蟻、防鼠、防輻射等功能，保證電纜更具有穩定性、壽命長和耐久性。
工作溫度低、線損小、抗過載能力強，使用壽命長、安全性高，尤其在有環保要求的項目中更適合應用。
BTLY電纜的導體是由多股銅線絞合而成，絕緣層采用礦物質絕緣材質。鋁護套采用鋁質軟護套，經特殊工藝加工，隔離層采用氫氧化鎂或氫氧化鋁礦物質材料，外護層采用低煙無鹵或更好的塑料性材質。 BTLY電纜較之BTTZ系列金屬外護套電纜相比，可以做到連續大長度、240mm以內可以多芯成纜，克服了接頭過多的缺點。
BTLY電纜用鋁為主要材料金屬管擠出代替銅管拉拔不但簡化了工藝提高了效率，而且使產品成本大幅下降。用鋁管之所以能代替銅管，在高溫火焰下不熔，得益于鋁管外擠覆的膨脹耐火層：在火焰侵襲下膨脹層發泡固化，形成厚厚的屏障阻隔了火焰對鋁管的直接噴射。不但鋁管的完整性得以保存，而且使云母帶受熱溫度降低至600℃以下，云母帶絕緣的穩定性得到提高（云母帶的絕緣電阻隨溫度的降低而上升）。
